pSkive: A legjobb minőség a belső és külső hajtóművekhez
A PITTLER pSkive kifejezetten a PITTLER SKIVING technológiához lett kifejlesztve és megépítve . Ezzel a géppel kivételes minőségű belső és külső hajtóműveket lehet rendkívül termelékenyen előállítani.
A PV315 pSkive lenyűgöző rugalmasságot kínál a Skiving területén 0.3-as modultól az 5. modulig. A munkadarabok Ø 315 mm átmérőig munkálhatóak meg. A PITTLER SKIVING technológiának köszönhetően a belső és külső hajtóművek maximális pontossággal és minőséggel állíthatók elő. Ez a technológia biztosítja a hajtóműelemek hatékony és megbízható gyártását.
A PITTLER pSkive ezért ideális megoldás azoknak a cégeknek, amelyek közepes mennyiségben szeretnének kiváló minőségű hajtómű alkatrészeket gyártani.
Jellemzők
- Kifejezetten a PITTLER SKIVING technológiához fejlesztették ki
- A pontosság a μ tartományban a kicsitől a közepesig terjed
- MONO fejváltozat a „torony technológiával” lehetővé teszi a hántolást, sorjázást és esztergálást egyetlen befogási műveletben
- DUO fejváltozat két hajtott munkadarab-orsóval, azonos gépméretekkel
- Nagyon kompakt és költséghatékony Skiving és esztergagép

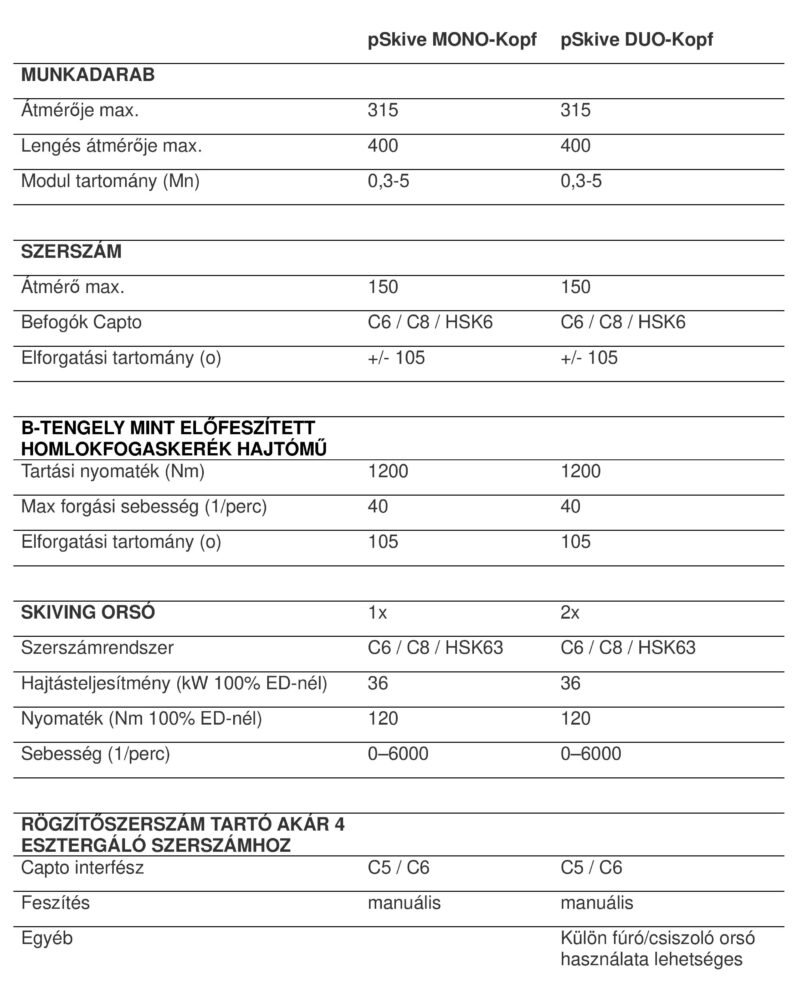

*A különböző munkadarab-geometriák egyedibb gépkialakítást igényelnek. Emiatt az itt közölt műszaki adatok tájékoztató jellegűek, egyedi esetekben eltérhetnek a valóságtól.
PITTLER pSkive MONO fejjel
A pSkive standard MONO-fejes változata számos előnnyel jár a gyűrűs fogaskerekek megmunkálásakor. Meghajtott munkadarab-orsójával és akár négy fix rögzítőelemével az esztergaszerszámokhoz és/vagy egy folyamat közbeni mérőszondához , a pSkive lehetővé teszi a fogazott munkadarabok hatékony és precíz megmunkálását.
A MONO fej a „torony technológiájával” (+/-105°-os folyamatos fejelfordulási tartomány) azzal az előnnyel rendelkezik, hogy a munkadarabok egyetlen befogással gyárthatóak és sorjázhatóak. A lehetséges referencia átmérők és felületek esztergaszerszámmal készülnek. Ez nemcsak rendkívül összetett hajtóműminőséget eredményez, hanem az alak- és helyzettűrések tekintetében az alkatrészek magas minőségét is.
Ezenkívül a MONO fej lehetővé teszi a folyamat közbeni mérőszonda opcionális használatát. Ez elvégezheti a munkadarabok mérését a megmunkálási folyamat során. Biztosítja, hogy az olyan előírásokat, mint a gömbméret és a hajtómű oldalvonala hatékonyan hajtsák végre. A szonda a szerszámcsere utáni beállítási folyamatra is pozitív hatással van. A Pittler által kifejlesztett felhasználói felület támogatja az alkatrészek minőségének figyelését.
Emellett egy érzékelő is alkalmazható a foghézag megkeresésére kemény anyagréteg eltávolításához. Ez lehetővé teszi a folyamat pontos és teljesen automatikus vezérlését temperált munkadarabok megmunkálásakor.
Mindezen felszerelési lehetőségek kombinációja hatékony megmunkálást és magas munkadarab-minőségi szintet tesz lehetővé. A jól ismert intelligens működés a pSkive skiving gépet sokoldalú megoldássá teszi a forgásszimmetrikus belső és külső hajtóművekkel rendelkező alkatrészekhez .
PITTLER pSkive DUO fejjel
A DUO fej számos előnyt kínál a pSkive gyűrűs fogaskerekek gyártásához. Innovatív kialakításával és sokoldalú jellemzőivel a DUO fej javítja a gyártási folyamat hatékonyságát és pontosságát.
A DUO fej fő előnye a két hajtott munkadarab-orsó . Ez azt jelenti, hogy két Skiving kerék szerelhető fel, ami jelentősen növeli a termelékenységet. Például míg az egyik orsón nagyolószerszámot (nagyobb modulokat) használnak a hatékony anyageltávolítás érdekében, a befejező simító szerszám a második orsóra szerelhető az alkatrészek költségeinek csökkentése és a drága simító szerszám védelme érdekében.
Egy másik lehetőség két Skivingorsó esetén a testvérszerszámok vagy két különböző skiving szerszám használata, amelyek például lépcsős bolygókerekes hajtóművekhez szükségesek.
A MONO fejjel rendelkező pSkive-hez hasonlóan a DUO fejre akár négy fix szerelék szerelhető fel. Lehetőség van további megmunkálásra vagy alkatrészvizsgálatra, például mérőszonda segítségével, illetve a fogközök érzékelővel történő megtalálására. Ez a lehetséges alkalmazások széles skáláját nyitja meg az összetett gyűrűs fogaskerekek gyártásában. Összefoglalva, a DUO fej hatékony, precíz és sokoldalú gyártást tesz lehetővé a pSkive-ben.
Azzal a képességével, hogy pillanatok alatt egy második Skiving szerszám elérhető, így a folyamat még rugalmasabbá és időtakarékosabbá válik, ez a modern gyártóipar Skiving gépe.
